【マルチディスプレイ】画面拡張に新モバイルディスプレイを購入(1)

先日LGのディスプレイのレビューで、モバイルディスプレイを立てて使っていることを紹介している。
VESA穴がなくとりあえず買ったモニタアームだったので、高さがそろわない。
当初は気にならなかったが、使っているうちに不満が募ってきたのでディスプレイとモニタアームを更新することとした。
ディスプレイについてのまとめはこちら。

IrvineのもっとPC自作日記

2019.01.03

ディスプレイまとめ

https://irvinejp.net/pcdiy/pc_peri_summary/display/

デスクトップPCには必ずディスプレイが必要。ブラウン管から液晶になり、大きな画面になった。今はメインのディスプレイとして、LG製のワイドディスプレイを使っている。

開催中のPCセール・キャンペーン情報

作業環境の改善は続く

でかいディスプレイを使うようになって、特に動画編集では有効だ。Davinci Resolveというソフトウェアを使っているが全面表示になるので、エクスプローラなどのほかのウインドウを開いても、Davinci Resolveの裏に回ってしまって見えない。

またX（旧Twitter)をリアルタイムでは追わないけど、ちょっと見てみたいとき、あるいは音楽再生ソフトをどこかに開いておいておきたいときにメインのディスプレイから追い出して、常に同じサブディスプレイに置くと重宝する。　場所がわかっているので探さなくていい。
そういう要件で、年始からモニタアームを買ったりして、手持ちのFHDモバイルディスプレイを40インチ5Kディスプレイの5X40の右隣に配置していた。
一応完成してその完成形が先日の記事だ。

IrvineのもっとPC自作日記

2024.04.23

【周年レビュー】ウルトラワイドディスプレイ LG 34UM59-p　6年レビュー

https://irvinejp.net/pcdiy/widedisplay_lg34um59-p_6years/

2018年4月に買ったLG製の横長ディスプレイ、34UM59-P。当時はまだ珍しかったフルHDよりも横長のディスプレイをいち早く購入し、作業効率を高めようとしていた。購入から6年たった使い心地を紹介。ディスプレイについてのまとめはこちら。34UM59-pの使用状況購入がコロナ前の2018年で、もう6年経っている。2年前にメインディスプレイの座を渡し、今は必要なときのみ使用する状況だ。今回はほかのディスプレイと組み合わせた使い方の紹介も併せてする。前回の記事はこちら。2年前にメインディスプレイから降格し、しばらくシステムから外...

ただこれには問題があって、
解像度がFHDなので5K解像度のディスプレイと大きさを合わせようとすると100％よりも小さいスケールにしたい。
しかしそんなことはできないし、文字が小さすぎて読めない。仕方なく125％で使っていた。
ディスプレイをまたがってウインドウを配置することはないので、いびつな表示にはならないが、問題はいくつかある。

• 縦置きにすることで縦方向のドット数は大体あっているが、横方向が物足りない
  表示すると横方向に情報量が少なくなっていまいちだ
• モニタアームの最大高を調査していなかったので、高さが足りない
  このため並べると凸凹の印象だ。　またがった配置はしないので実質問題はないが、見かけが悪い

さらに改善するには、以下の点を強化する必要がある。

• ディスプレイの解像度を上げる
  今はFHD(1,920 x 1,080ドット）だがこれ以上の解像度にする
• ただし物理的な縦の長さ(ディスプレイの長いほうの辺)は5X40の40cm程度に合わせる
• モニタアームは5X40で使うものの高さに合わせて、50cm程度が可能なものにする
  安いモニタアームのほとんどは40cm程度だった。

ちょうどamazonギフトがまあまあたまっており、セール時期にいいものがあったのでセール初日から最終日まで迷って、結局買ってしまった。

モニタアームの方はあまり選択肢がない。なるべく安く、50cmくらいの高さで、しかしガススプリングで評判のよさそうなものを探した。
結局5X40で使っているメーカと同じになった。

HUANUO PCモニターアーム デュアル 液晶ディスプレイアーム 2画面 17～32インチ対応 耐荷重2～9kg ガススプリング式 グロメット式＆クランプ式 VESA100*100 多角度調節 ケーブル収納

amazon>>

アフィリエイト広告　　ここから購入いただきますと当ブログに報酬が支払われ、運営資金になります。

ディスプレイの仕様

現行のFHDディスプレイと新たに購入するQHDディスプレイの仕様を比較する。価格は数年経っているのでほぼ同等だが、解像度が広くなっているほかにも仕様はよくなっている。

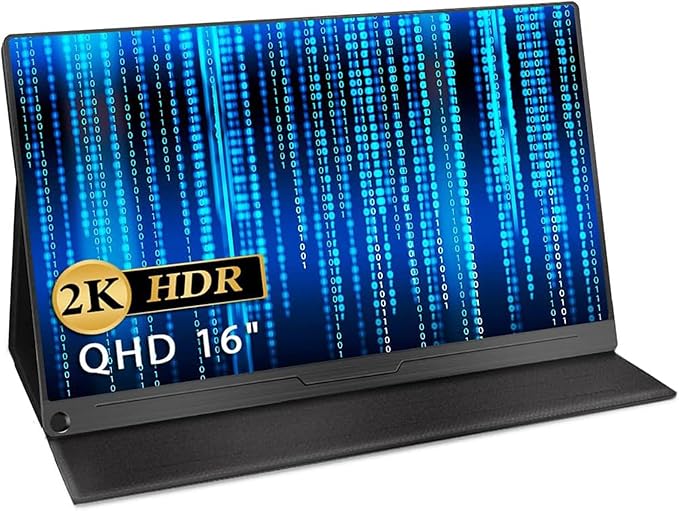

EVICIVモバイルモニター 16インチ 2.5K 2560*1600 IPS 画面比自動調整 薄型 軽量 ブルーライト VESA ペンホールスタンド ゲーミング用 USB Type-C 標準HDMI保護カバー PS4/XBOX/Switch/PC/Macなど対応 EVC-1601

amazon>>

アフィリエイト広告　　ここから購入いただきますと当ブログに報酬が支払われ、運営資金になります。

ディスプレイを開封

まずはディスプレイ。モニタアームに設置する前に、グラボのHDMIポートにつないで様子を見る。
箱は若干へこみがあるが中身に問題はない。液晶保護フィルムに傷なのかよくわからないものがあるが、ドット抜けではないようだ。

EVICIVモバイルモニター 　EVC-1601　箱

ディスプレイ本体の重さはカバー込みで1.22kgだ。特別軽くも重くもない。

EVICIVモバイルモニター 　EVC-1601　重さ

中身は上の本体、下左から取説、ACアダプタ、USB-Cケーブル2本とHDMIケーブル。ほかにプレゼントと書かれた紙が入っている。

EVICIVモバイルモニター 　EVC-1601　中身

ACアダプタはUSB-C端子を持つ。46.4gだ。入っていたケーブルはUSB-C同士のケーブルで、本体にはUSB-Cで電源供給する。この辺りはこの前に使っていたFHDのものも同じだった。

EVICIVモバイルモニター 　EVC-1601　ACアダプタ

ディスプレイの設定

ディスプレイに電源とHDMIケーブルをつなぎ、起動する。スイッチは左側面にある。
左から電源、メニュー表示、上、下、戻るに対応する。この手のディスプレイはだいたい同じだ。操作が直感的でないので結構面倒で、一度設定したら変更したくない。

EVICIVモバイルモニター 　EVC-1601　左側面

一方で右側面はインタフェースがそろっている。左からイヤホン、USB-C 2つとHDMIだ、HDMIはフルサイズだ。

EVICIVモバイルモニター 　EVC-1601　右側面

メニュー画面を流して撮影した。

明るさ調整。初期が100％でまぶしかったので、すぐ1/3にした。

EVICIVモバイルモニター 　EVC-1601　設定

OSDに関する設定。OSDとは、On Screen Display、つまりこのメニューだ。

EVICIVモバイルモニター 　EVC-1601　設定

色温度の変更

EVICIVモバイルモニター 　EVC-1601　設定

入力信号のソースの選択、言語、アスペクト比、音量の調整ができる。

EVICIVモバイルモニター 　EVC-1601　設定

HDRモード、ブルーライトカット、3Dサウンド、Free Sync対応。

EVICIVモバイルモニター 　EVC-1601　設定

初期設定に戻す。

EVICIVモバイルモニター 　EVC-1601　設定

仕様。入力ソースの信号、解像度などを表示。

EVICIVモバイルモニター 　EVC-1601　設定

ディスプレイ設定

Windows11の設定でディスプレイ設定をする。今回は3KディスプレイのHDMIケーブルをいったん抜いて、このディスプレイに挿した、このケーブルはグラボ直結のものだ。
なお、縦置きのFHDディスプレイはUSB接続のアダプタで接続している。このため今回はグラボ直結で実行している。USBアダプタについては下記の記事を参照。

IrvineのもっとPC自作日記

2024.01.21

【ディスプレイ増設】USBでディスプレイを2台増設 WAVLINK WL-UG7602HC(1)

https://irvinejp.net/pcdiy/wavlink_wl-ug7602hc_review1/

メイン自作PCのJisaku8には今、ディスプレイを4台つないでいる。ここに使っていないディスプレイを2台つないで6台構成にしようと思いついて、USB接続のアダプタを探した話。ディスプレイについてのまとめはこちら。ディスプレイ増設の動機自分はノートPCよりもデスクトップPCを使っている。デスクトップPCはディスプレイがつながっていないので別途用意する必要があるから、PCを使う歴史と同じくらいディスプレイも使っている。コネクタの規格だけでも、古くはデジタルRGB、8色しか表示しない規格だった。アナログRGBになってコネクタ...

下図の1が3Kディスプレイの代わりにつないだ本ディスプレイだ。

EVICIVモバイルモニター 　EVC-1601　ディスプレイ設定

詳細情報には、解像度の2,560x 1,600ドットと書かれている。

EVICIVモバイルモニター 　EVC-1601　ディスプレイ設定

スケーリングによる見え方の差

スケーリングを変えて、本ブログを表示して見た。ディスプレイの解像度と物理的な画面サイズにより、調整が必要だ。
まずは100％

EVICIVモバイルモニター 　EVC-1601　100％スケーリング

EVICIVモバイルモニター 　EVC-1601　125％スケーリング

EVICIVモバイルモニター 　EVC-1601　150％スケーリング

では、続いてモニタアームの設置をする。続く。
